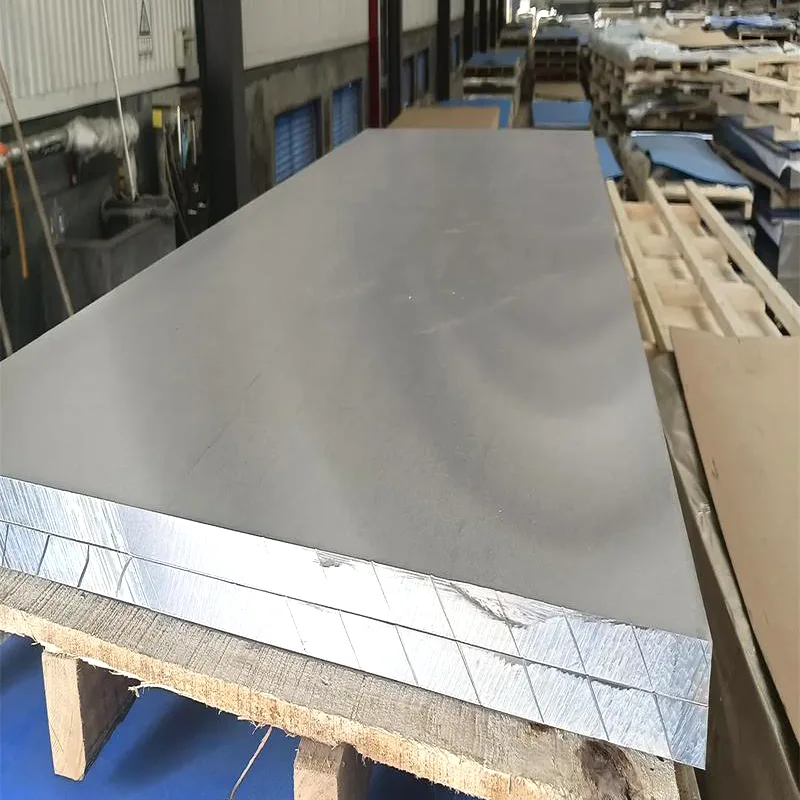

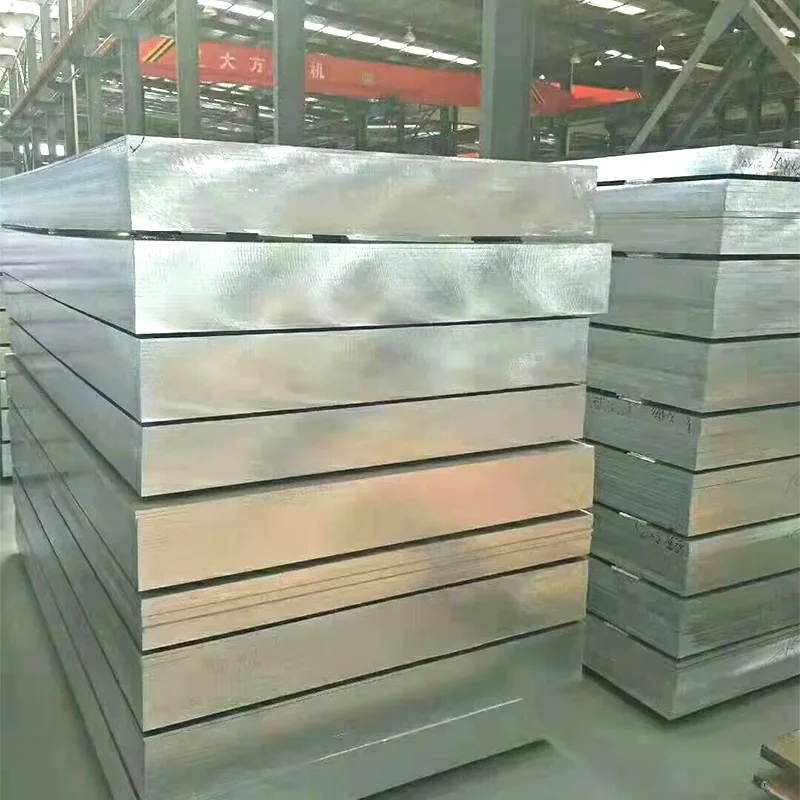

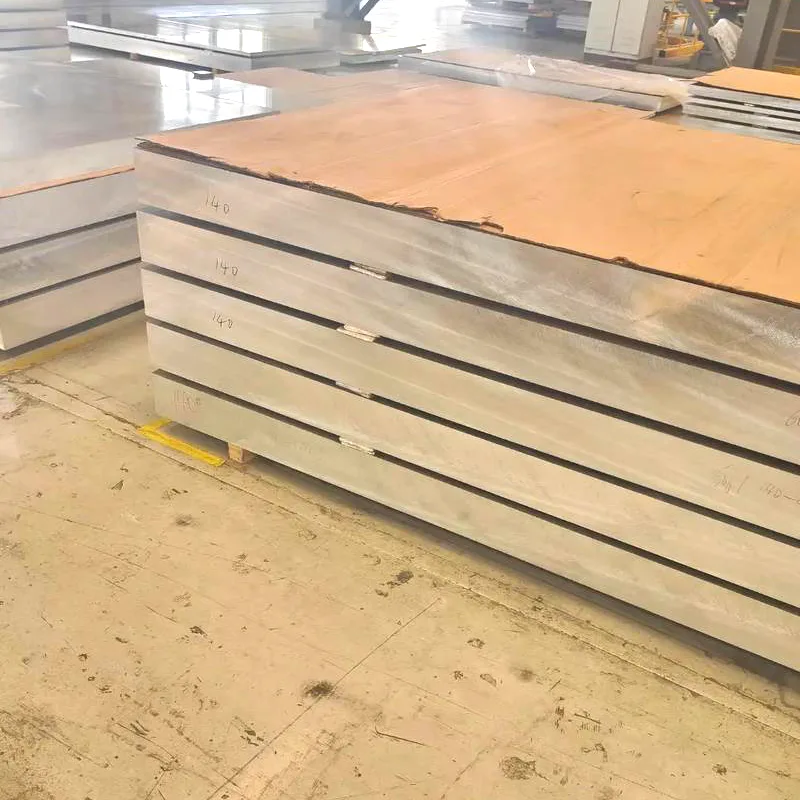

Foglio di lega di alluminio 6063
I produttori di fogli in lega di alluminio 6063 offrono fogli con spessori che vanno da 0,3 mm a 600 mm, larghezze da 500 a 2650 mm e lunghezze personalizzate disponibili. Le dimensioni standard includono 1220×2440 mm e 1500×3000 mm. I principali produttori cinesi di fogli di alluminio possono fornire tempre O, T4, T6, T651 e H112, che supportano la laminazione, livellamento, taglio e lavorazione di dimensioni non standard, adatte per la decorazione architettonica e le applicazioni strutturali industriali.
Il foglio in lega di alluminio 6063 appartiene al sistema Al-Mg-Si di leghe di alluminio trattabili termicamente e lavorate, spesso denominate "leghe per profili architettonici". Utilizza l'alluminio come materiale di base, con silicio (0,20-0,60%) e magnesio (0,45-0,9%) come principali elementi di lega. La fase di rinforzo è Mg₂Si e diversi stati di resistenza possono essere ottenuti attraverso il trattamento termico. Rispetto al 6061 privilegia l'estrusione e la qualità della superficie. Sebbene la sua resistenza sia leggermente inferiore, offre un aspetto superiore dopo la lavorazione e l'anodizzazione, rendendolo il materiale per estrusione più comunemente utilizzato tra le leghe della serie 6.
Caratteristiche tecniche
Eccellente Estrudibilità: Adatto alla lavorazione di profili con sezioni complesse
Buona resistenza alla corrosione: particolarmente adatto per ambienti esterni e umidi
Buona trattabilità superficiale: può essere anodizzato per ottenere una finitura liscia ed esteticamente gradevole
Resistenza moderata: resistenza inferiore a 6061, ma offre tenacità e formabilità superiori
Eccellente saldabilità: compatibile con vari processi di saldatura
Proprietà meccaniche (tabella comparativa di diversi stati)
|
Stato |
Resistenza alla trazione (MPa) |
Carico di snervamento (MPa) |
Allungamento (%) |
Durezza Brinell (HB) |
Caratteristiche: |
|
O (ricotto) |
130～180 |
≥55 |
≥20 |
30～40 |
Ottima plasticità, facile da piegare e modellare, adatto a lavorazioni complesse |
|
T4 (Soluzione + Invecchiamento Naturale) |
180～240 |
≥110 |
≥12 |
50～60 |
Resistenza moderata, buona saldabilità, adatto per componenti che richiedono ulteriori lavorazioni |
|
T6 (Soluzione + Invecchiamento Artificiale) |
240～265 |
≥215 |
≥8 |
70～80 |
Massima resistenza, migliore durezza, adatto per strutture portanti |
|
T651 (antistress) |
240～265 |
≥215 |
≥8 |
70～80 |
Buona stabilità dimensionale, forte resistenza alla deformazione, adatto per componenti di precisione |
|
H112 (laminato a caldo) |
≥145 |
≥70 |
≥12 |
40～50 |
Buona lavorabilità, adatto per componenti strutturali in lamiera media e pesante |
Raccomandazioni per la selezione
Componenti di decorazione/aspetto architettonico: dare priorità al foglio in lega di alluminio 6063 temperato T6 per resistenza e finitura superficiale ottimali.
Parti complesse di formatura/saldatura: selezionare la tempra O o T4 per una migliore plasticità e saldabilità.
Parti strutturali di precisione: selezionare la tempra T651 per eliminare lo stress interno e garantire un'elevata stabilità dimensionale.
Strutture a piastre di medio spessore: selezionare la tempra H112 per un equilibrio tra lavorabilità e proprietà meccaniche.
Invia richiesta
Informazioni di contatto
-
Indirizzo
Hanyu Jingu, zona high-tech, città di Jinan, provincia di Shandong, Cina
-
tel
-
E-mail
Per richieste su acciaio al carbonio, acciaio inossidabile, acciaio zincato o listino prezzi, lasciaci la tua email e ti contatteremo entro 24 ore.
prodotti correlati
Consigli sulle notizie
